Mais Eficiente
Mais Seguro
Mais Estético
500 W
Potência máxima
24.5 %
Eficiência máxima
25 anos
Garantia do produto
30 anos
Garantia de potência
500 W
Potência máxima
24.5 %
Eficiência máxima
25 anos
Garantia do produto
30 anos
Garantia de potência
Mesma Série
GK-3-72HGBD
Tipo de célula: Tipo N GBC
Potência máxima: 665W
Eficiência de convers?o: 24.6%
Download
GK-1-78HGBD
Tipo de célula: Tipo N GBC
Potência máxima: 685W
Eficiência de convers?o: 24.5%
Download
GK-4-66HGBD
Tipo de célula: Tipo N GBC
Potência máxima: 665W
Eficiência de convers?o: 24.6%
Download
GK-3-54HGBD Black Frame (Glass:1.6mm)
Tipo de célula: Tipo N GBC
Potência máxima: 500W
Eficiência de convers?o: 24.5%
Download
GK-3-54HGBD Black Frame (Glass:2.0mm)
Tipo de célula: Tipo N GBC
Potência máxima: 500W
Eficiência de convers?o: 24.5%
Download
GK-3-54HGBD All Black (Glass:1.6mm)
Tipo de célula: Tipo N GBC
Potência máxima: 500W
Eficiência de convers?o: 24.5%
Download
GK-3-54HGBD All Black (Glass:2.0mm)
Tipo de célula: Tipo N GBC
Potência máxima: 500W
Eficiência de convers?o: 24.5%
Download
GK-5-54HGBD Black Frame
Tipo de célula: Tipo N GBC
Potência máxima: 485W
Eficiência de convers?o: 24.3%
Download
Vantagens do produto
Mais Eficiente
Para a mesma área, a potência é 6% a 10% maior que a TOPCon.
Anti-degradação Excepcional
Degrada??o ao longo do ciclo de vida completo de 30 anos: Redu??o de 1,5% em rela??o aos módulos TOPCon.
Mais Seguro
Excelente Resistência a Microtrincas. Restri??o em Alta Temperatura.
Melhor coeficiente de temperatura
-0.26%/°C
Parâmetros Mecânicos
Item
Especifica??es
Tipo de célula
Tipo N GBC
Disposi??o das células
144（6×24）
Vidro
Vidro frontal: vidro temperado revestido de 3,2 mm
painel traseiro
Backplane com elevada resistência às intempéries
Estrutura
Estrutura em liga de alumínio anodizado
Cabo de saída
T?V 1×4 mm?, (+)300 mm, (-)200 mm Os comprimentos dos fios podem ser personalizados de acordo com as necessidades do cliente.
Peso do módulo
21.4 kg
Dimens?es do módulo
1800×1134×30mm
conector
Compatível com MC4 / MC4 original
Informa??es sobre a embalagem
37 ? por palete 148 ? por contentor plano de 20 pés 740 ? por contentor alto de 40 pés
740 ? por cami?o de plataforma de 13,5 metros 1036 ? por cami?o de plataforma de 17,5 metros
Classifica??o de prote??o de seguran?a
Class II
Classifica??o de resistência ao fogo
IEC Class C
| Item | Especifica??es |
|---|---|
| Tipo de célula | Tipo N GBC |
| Disposi??o das células | 144（6×24） |
| Vidro | Vidro frontal: vidro temperado revestido de 3,2 mm |
| painel traseiro | Backplane com elevada resistência às intempéries |
| Estrutura | Estrutura em liga de alumínio anodizado |
| Cabo de saída | T?V 1×4 mm?, (+)300 mm, (-)200 mm Os comprimentos dos fios podem ser personalizados de acordo com as necessidades do cliente. |
| Peso do módulo | 21.4 kg |
| Dimens?es do módulo | 1800×1134×30mm |
| conector | Compatível com MC4 / MC4 original |
| Informa??es sobre a embalagem | 37 ? por palete 148 ? por contentor plano de 20 pés 740 ? por contentor alto de 40 pés 740 ? por cami?o de plataforma de 13,5 metros 1036 ? por cami?o de plataforma de 17,5 metros |
| Classifica??o de prote??o de seguran?a | Class II |
| Classifica??o de resistência ao fogo | IEC Class C |

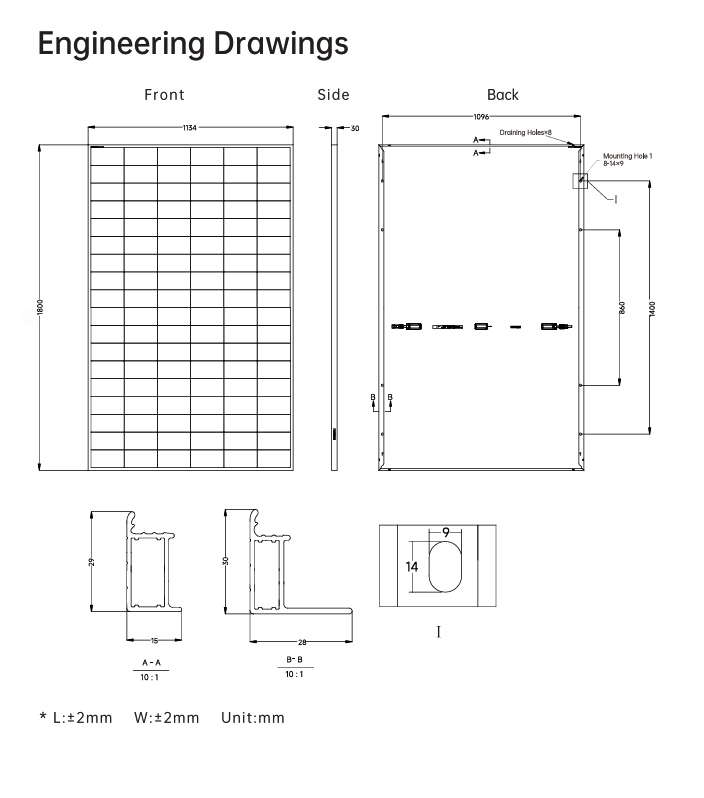

Desenho dimensional
Parâmetros Elétricos (Teste STC)
Component model
GK-3-54HGFb-480M
GK-3-54HGFb-485M
GK-3-54HGFb-490M
GK-3-54HGFb-495M
GK-3-54HGFb-500M
Maximum Power
(Pmax/W)
480 361
485 365
490 369
495 373
500 377
Open Circuit Voltage
(Voc/V)
40.12 37.90
40.22 38.00
40.32 38.10
40.42 38.20
40.52 38.30
Short-circuit Current
(lsc/A)
15.08 12.20
15.12 12.20
15.16 12.30
15.21 12.30
15.25 12.30
Peak Power Voltage
(Vmp/V)
33.74 26.90
33.84 27.00
33.94 27.10
34.04 27.20
34.14 27.30
Peak Power Current
(Imp/A)
14.23 13.40
14.33 13.50
14.44 13.70
14.54 13.70
14.65 13.80
Component Efficiency
(%)
23.5
23.8
24.0
24.3
24.5
| Component model | GK-3-54HGFb-480M | GK-3-54HGFb-485M | GK-3-54HGFb-490M | GK-3-54HGFb-495M | GK-3-54HGFb-500M |
|---|---|---|---|---|---|
| Maximum Power(Pmax/W) | 480 361 | 485 365 | 490 369 | 495 373 | 500 377 |
| Open Circuit Voltage(Voc/V) | 40.12 37.90 | 40.22 38.00 | 40.32 38.10 | 40.42 38.20 | 40.52 38.30 |
| Short-circuit Current(lsc/A) | 15.08 12.20 | 15.12 12.20 | 15.16 12.30 | 15.21 12.30 | 15.25 12.30 |
| Peak Power Voltage(Vmp/V) | 33.74 26.90 | 33.84 27.00 | 33.94 27.10 | 34.04 27.20 | 34.14 27.30 |
| Peak Power Current(Imp/A) | 14.23 13.40 | 14.33 13.50 | 14.44 13.70 | 14.54 13.70 | 14.65 13.80 |
| Component Efficiency(%) | 23.5 | 23.8 | 24.0 | 24.3 | 24.5 |
Carga Mecânica
Carga estática máxima frontal
5400Pa
Carga estática máxima traseira
2400Pa
Ensaios de resistência ao granizo
25 mm de di?metro, velocidade de impacto de 23 m/s
| Carga estática máxima frontal | 5400Pa |
| Carga estática máxima traseira | 2400Pa |
| Ensaios de resistência ao granizo | 25 mm de di?metro, velocidade de impacto de 23 m/s |
Coeficiente de Temperatura (Teste STC)
Coeficiente de temperatura da corrente de curto-circuito (Isc)
+0.05%/℃
Coeficiente de temperatura da tens?o de circuito aberto (Voc)
-0.22%/℃
Coeficiente de temperatura da potência máxima (Pmax)
-0.26%/℃
| Coeficiente de temperatura da corrente de curto-circuito (Isc) | +0.05%/℃ |
| Coeficiente de temperatura da tens?o de circuito aberto (Voc) | -0.22%/℃ |
| Coeficiente de temperatura da potência máxima (Pmax) | -0.26%/℃ |
