Plus Efficace
Plus Sécurisé
Plus Esthétique
500 W
Puissance maximale
24.5 %
Rendement maximal
25 ans
Garantie du produit
30 ans
Garantie de puissance
500 W
Puissance maximale
24.5 %
Rendement maximal
25 ans
Garantie du produit
30 ans
Garantie de puissance
Même Série
GK-3-72HGBD
Type de cellule : Type N GBC
Puissance maximale : 665 W
Rendement de conversion : 24.6%
Télécharger le document
GK-1-60HG
Type de cellule : Type N GBC
Puissance maximale : 530W
Rendement de conversion : 24.5%
Télécharger le document
GK-5-54HG
Type de cellule : Type N GBC
Puissance maximale : 485W
Rendement de conversion :24.3%
Télécharger le document
GK-1-78HGBD
Type de cellule : Type N GBC
Puissance maximale : 685W
Rendement de conversion : 24.5%
Télécharger le document
GK-5-54HGb
Type de cellule : Type N GBC
Puissance maximale : 485W
Rendement de conversion :24.3%
Télécharger le document
GK-4-66HGBD
Type de cellule : Type N GBC
Puissance maximale : 665 W
Rendement de conversion : 24.6%
Télécharger le document
GK-5-60HG
Type de cellule : Type N GBC
Puissance maximale : 540W
Rendement de conversion : 24.4%
Télécharger le document
GK-3-54HGb
Type de cellule : Type N GBC
Puissance maximale : 500W
Rendement de conversion : 24.5%
Télécharger le document
GK-3-54HGBD Black Frame (Glass:1.6mm)
Type de cellule : Type N GBC
Puissance maximale : 500W
Rendement de conversion : 24.5%
Télécharger le document
GK-3-54HGBD Black Frame (Glass:2.0mm)
Type de cellule : Type N GBC
Puissance maximale : 500W
Rendement de conversion : 24.5%
Télécharger le document
GK-3-54HGBD All Black(Glass:1.6mm)
Type de cellule : Type N GBC
Puissance maximale : 500W
Rendement de conversion : 24.5%
Télécharger le document
GK-3-54HGBD All Black (Glass:2.0mm)
Type de cellule : Type N GBC
Puissance maximale : 500W
Rendement de conversion : 24.5%
Télécharger le document
GK-5-54HGBD Black Frame
Type de cellule : Type N GBC
Puissance maximale : 485W
Rendement de conversion : 24.3%
Télécharger le document
Avantages du produit
Plus Efficace
Pour une surface identique, la puissance est supérieure de 6% à 10% à celle de la TOPCon.
Protection Anti-dégradation Exceptionnelle
Dégradation sur toute la durée de vie de 30 ans : Réduction de dégradation de 1,5 % par rapport aux modules TOPCon.
Plus Sécurisé
Excellente Résistance à la Microfissuration. Restriction à Haute Température.
Meilleur coefficient de température
-0.26%/°C
Paramètres Mécaniques
Item
Norme
Type de cellule
Type N GBC
Nombre de cellules
144（6×24）
Verre
Verre avant : verre trempé revêtu de 3,2 mm
panneau arrière
Fond de panier à haute résistance aux intempéries
Cadre
Alliage d’aluminium anodisé
C?ble de sortie
T?V 1×4 mm?, (+)300 mm, (-)200 mm Les longueurs de c?ble peuvent être personnalisées selon les besoins du client.
Poids du module
21.4 kg
Dimensions du module
1800×1134×30mm
connecteur
Compatible MC4 / MC4 original
Informations sur l'emballageInformations sur l'emballage
37 ? par palette 148 ? par conteneur plat de 20 pieds 740 ? par conteneur haut cube de 40 pieds
740 ? par camion à plateau de 13,5 mètres 1036 ? par camion à plateau de 17,5 mètres
Indice de protection de sécurité
Class II
IEC Class C
| Item | Norme |
|---|---|
| Type de cellule | Type N GBC |
| Nombre de cellules | 144（6×24） |
| Verre | Verre avant : verre trempé revêtu de 3,2 mm |
| panneau arrière | Fond de panier à haute résistance aux intempéries |
| Cadre | Alliage d’aluminium anodisé |
| C?ble de sortie | T?V 1×4 mm?, (+)300 mm, (-)200 mm Les longueurs de c?ble peuvent être personnalisées selon les besoins du client. |
| Poids du module | 21.4 kg |
| Dimensions du module | 1800×1134×30mm |
| connecteur | Compatible MC4 / MC4 original |
| Informations sur l'emballageInformations sur l'emballage | 37 ? par palette 148 ? par conteneur plat de 20 pieds 740 ? par conteneur haut cube de 40 pieds 740 ? par camion à plateau de 13,5 mètres 1036 ? par camion à plateau de 17,5 mètres |
| Indice de protection de sécurité | Class II |
| IEC Class C |

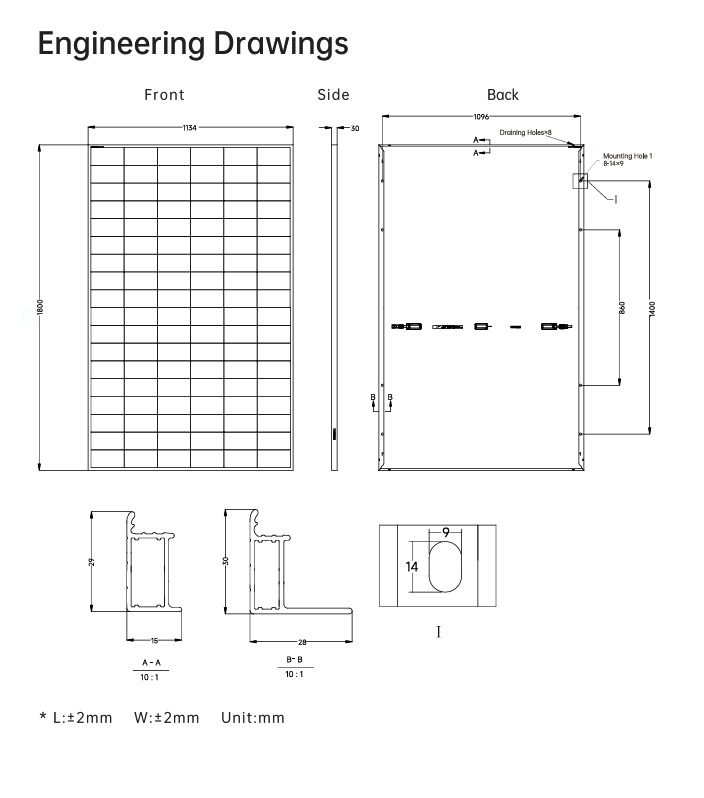

Diagramme de taille
Paramètres Électriques (Test STC)
Modèle
GK-3-54HGFb-480M
GK-3-54HGFb-485M
GK-3-54HGFb-490M
GK-3-54HGFb-495M
GK-3-54HGFb-500M
Puissance maximale
(Pmax/W)
480 361
485 365
490 369
495 373
500 377
Tension à vide
(Voc/V)
40.12 37.90
40.22 38.00
40.32 38.10
40.42 38.20
40.52 38.30
Courant de court-circuit
(lsc/A)
15.08 12.20
15.12 12.20
15.16 12.30
15.21 12.30
15.25 12.30
Tension de crête
(Vmp/V)
33.74 26.90
33.84 27.00
33.94 27.10
34.04 27.20
34.14 27.30
Courant de crête
(Imp/A)
14.23 13.40
14.33 13.50
14.44 13.70
14.54 13.70
14.65 13.80
Efficacité du module
(%)
23.5
23.8
24.0
24.3
24.5
| Modèle | GK-3-54HGFb-480M | GK-3-54HGFb-485M | GK-3-54HGFb-490M | GK-3-54HGFb-495M | GK-3-54HGFb-500M |
|---|---|---|---|---|---|
| Puissance maximale(Pmax/W) | 480 361 | 485 365 | 490 369 | 495 373 | 500 377 |
| Tension à vide(Voc/V) | 40.12 37.90 | 40.22 38.00 | 40.32 38.10 | 40.42 38.20 | 40.52 38.30 |
| Courant de court-circuit(lsc/A) | 15.08 12.20 | 15.12 12.20 | 15.16 12.30 | 15.21 12.30 | 15.25 12.30 |
| Tension de crête(Vmp/V) | 33.74 26.90 | 33.84 27.00 | 33.94 27.10 | 34.04 27.20 | 34.14 27.30 |
| Courant de crête(Imp/A) | 14.23 13.40 | 14.33 13.50 | 14.44 13.70 | 14.54 13.70 | 14.65 13.80 |
| Efficacité du module(%) | 23.5 | 23.8 | 24.0 | 24.3 | 24.5 |
Charge Mécanique
Charge statique maximale sur la face avant
5400Pa
Charge statique maximale sur la face arrière
2400Pa
Test de résistance à la grêle
Diamètre 25?mm, vitesse d'impact 23?m/s
| Charge statique maximale sur la face avant | 5400Pa |
| Charge statique maximale sur la face arrière | 2400Pa |
| Test de résistance à la grêle | Diamètre 25?mm, vitesse d'impact 23?m/s |
Coefficient de Température (Test STC)
Coefficient de température du courant de court-circuit (Isc)
+0.05%/℃
Coefficient de température de la tension à vide (Voc)
-0.22%/℃
Coefficient de température en puissance de crête (Pmax)
-0.26%/℃
| Coefficient de température du courant de court-circuit (Isc) | +0.05%/℃ |
| Coefficient de température de la tension à vide (Voc) | -0.22%/℃ |
| Coefficient de température en puissance de crête (Pmax) | -0.26%/℃ |
